Installatie onderdelen, Vet

Pipe Diameters for Different Pipe Lengths (EN10305-4)

Buislengte Diameter 0 - 20 m Ø 20 x 3 mm 0 - 35 m Ø 25 x 3 mm 0 - 60 m Ø 38 x 4 mm

Installation Components

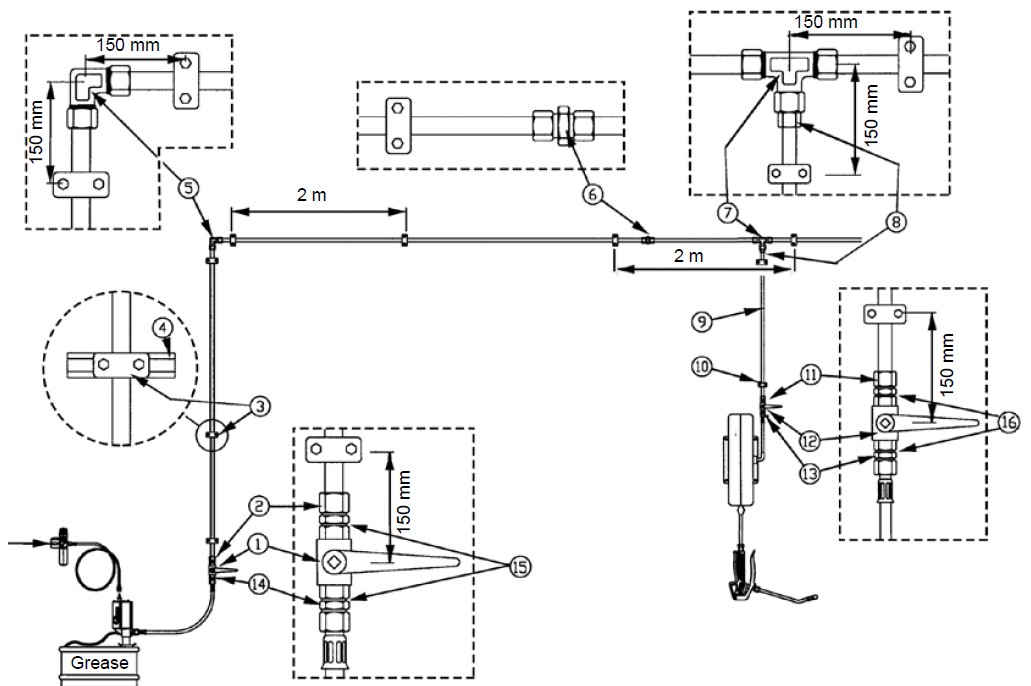

Item nummers verwijzen naar de tekening onderaan

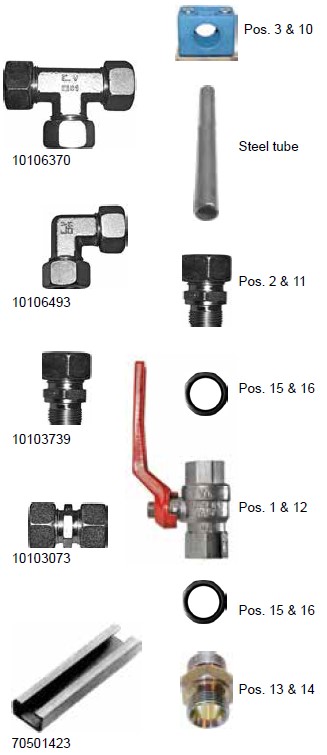

Pos	Description	Pipe diameter	Pipe diameter	Pipe diameter
		Ø 20 x 3 mm	Ø 25 x 3 mm	Ø 38 x 4 mm
1	Shut-off valve	30201345	30201345	30201345
2	Male connector	10103250	10103280	10103337
3	Pipe clamp	70101237	70101261	70101303
4	Bracket for clamp	70501423	70501423	70501423
		(Length= 2 m)	(Length= 2 m)	(Length= 2 m)
5	Angle connector	10106484	10106493	10106505
6	Union connector	10103064	10103073	10103091
7	Tee connector	10106364	10106370	10106382
8	Reducer	-		10101588
9	Tube	73202 (L= 6 m)	73252 (L= 6 m)	73383 (L= 6 m)
10	Pipe clamp	70101237	70101261	70101303
11	Male connector	10103250	10103280	10103337
12	Shut-off valve	30201345	30201345	30201345
13	Adapter	25102047	25102047	25102047
			+25102038	+25102047
			+25101871	+70091220
14	Adapter	25102047	25102047	70091220
			+25101871	+25102047
15	Rubber/steel washer	10103544	10103517	10103523
			+10103544	+10103544
16	Rubber/steel washer	10103544	10103544	10103544
			+10103517	+10103523

Installation Kits

Buisdiameter Ø 20 x 3 mm
99417 Installatiekit pomp Inbegrepen: Item 1, 2, 14, 2pcs 15.
99420 Installatiekit leiding Inbegrepen: Item 4, 6, 9, 4pcs 3.
99423 Installatiekit haspel Inbegrepen: Item 11,12, 13, 2pcs 16.

Buisdiameter Ø 25 x 3 mm
99418 Installatiekit pomp Inbegrepen: Item 1, 2, 14, 2pcs 15.
99421 Installatiekit leiding Inbegrepen: Item 4, 6, 9, 4pcs 3.
99424 Installatiekit haspel Inbegrepen: Item 11,12, 13, 2pcs 16

Buisdiameter Ø 38 x 4 mm
99419 Installatiekit pomp Inbegrepen: Item 1, 2, 14, 2pcs 15.
99422 Installatiekit leiding Inbegrepen: Item 4, 6, 9, 4pcs 3.
99425 Installatiekit haspel Inbegrepen: Item 11,12, 13, 2pcs 16
