Oljedistribution

Rördimensioner vid olika rörlängder (EN10305-4)

Rörlängd - Diameter
0-50 m - Ø 22 x 1,5 mm
0-150 m - Ø 28 x 2 mm
0-300 m - Ø 35 x 3 mm

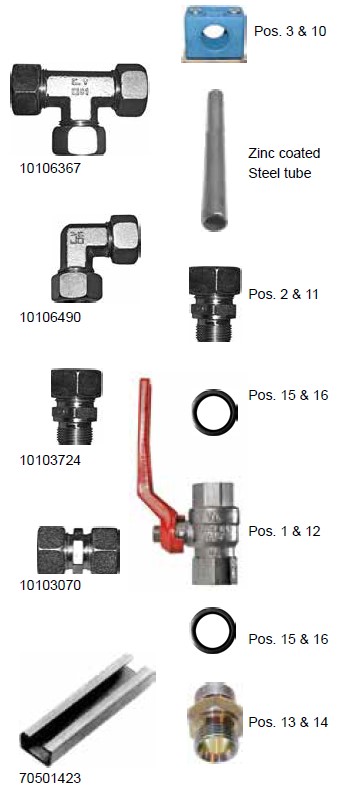

Installationskomponenter

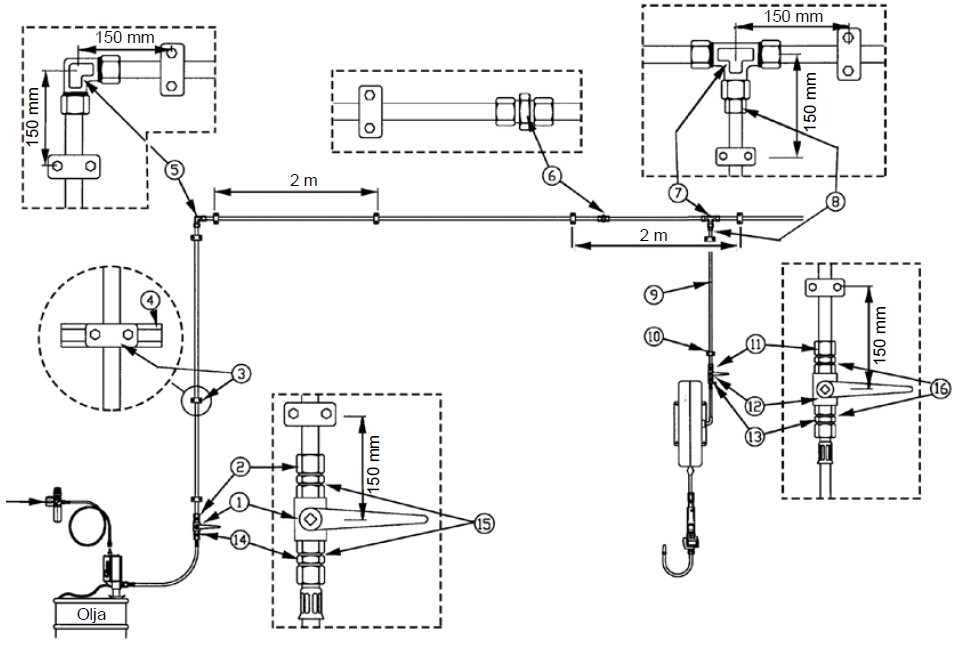

Pos nr refererar till nedanstående ritning

Pos	Beskrivning	Rördiameter	Rördiameter	Rördiameter
		Ø 22 x 1,5 mm	Ø 28 x 2 mm	Ø 35 x 3 mm
1	Avstängningsventil	30101111	30101081	30101087
2	Koppling	10103724	10103295	10103325
3	Rörklammer	70101249	70101273	70101297
4	Bärskena	70501423	70501423	70501423
		(Längd= 2 m)	(Längd= 2 m)	(Längd= 2 m)
5	Vinkelkoppling	10106490	10106496	10106502
6	Skarvkoppling	10103070	10103079	10103088
7	T-koppling	10106367	10106373	10106379
8	Reducering	-		10101564
9	Rör	90101120	90101162	90101192
		(Längd= 6 m)	(Längd= 6 m)	(Längd= 6 m)
10	Rörklammer	70101249	70101273	70101249
11	Koppling	10103724	10103295	10103325
12	Avstängningsventil	30101111	30101081	30101111
13	Nippel	25102053	25102056	25102053
14	Nippel	25102008	10105962	25102071
15	Gummistålbricka	10103544	10103517	10103523
16	Gummistålbricka	10103544	10103517	10103544

¨

Kompletta monteringssatser

Rördiameter Ø 22 x 1,5 mm
99400 • Anslutningssats pump består av Pos 1, 2, 14, 2st 15.
99403 • Rörsats består av Pos 4, 6, 9, 4st 3.
99406 • Anslutningsats slangupprullare består av Pos 11,12, 13, 2st 16

Rördiameter Ø 28 x 2 mm
99401 • Anslutningssats pump består av Pos 1, 2, 14, 2st 15.
99404 • Rörsats består av Pos 4, 6, 9, 4st 3.
99407 • Anslutningsats slangupprullare består av Pos 11,12, 13, 2st 16

Rördiameter Ø 35 x 3 mm
99402 • Anslutningssats pump består av Pos 1, 2, 14, 2st 15.
99405 • Rörsats består av Pos 4, 6, 9, 4st 3.
