Installationskomponenter, övriga vätskor

Rördimensioner vid olika rörlängder

Rörlängd - Diameter
0-50 m - Ø 15 x 1,5 mm
0-300 m - Ø 22 x 1,5 mm

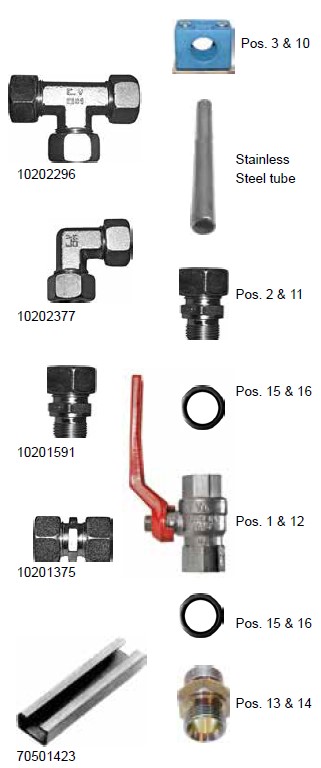

Installationskomponenter

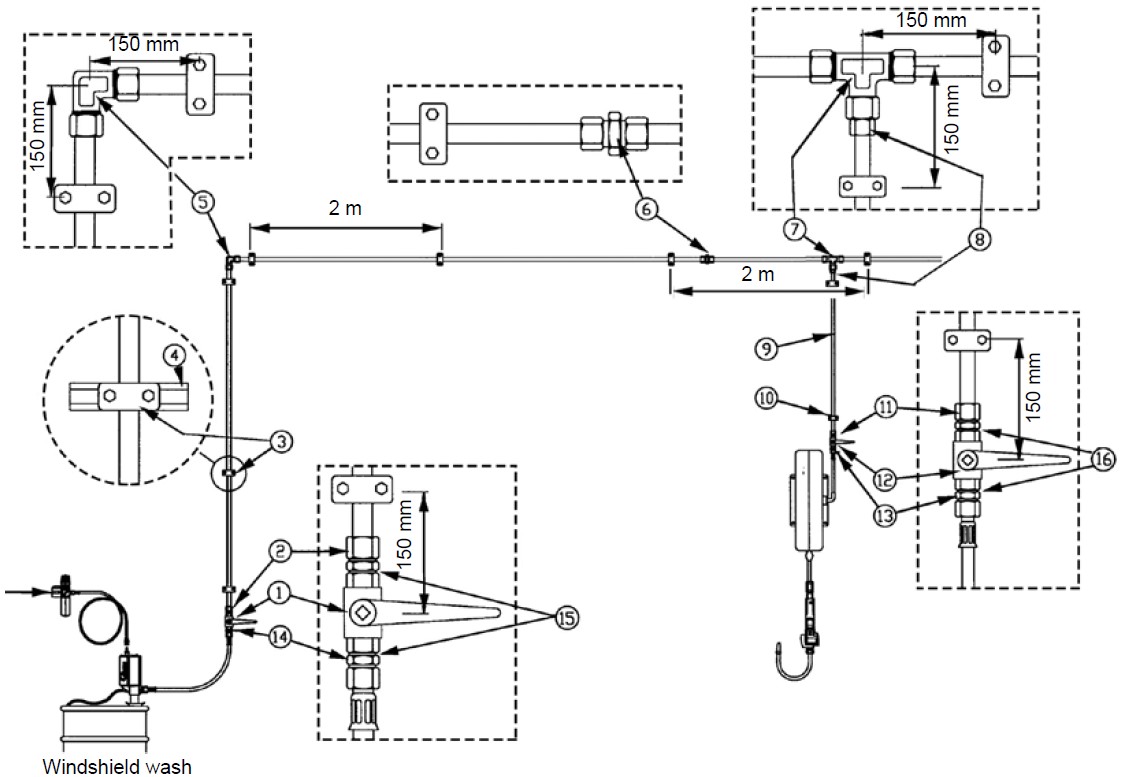

Pos nr refererar till nedanstående ritning

Pos	Beskrivning	Rördiameter	Rördiameter
		Ø 15 x 1,5 mm	Ø 22 x 1,5 mm
1	Avstängningsventil	30101093	30101111
2	Koppling	10201441	10201459
3	Rörklammer	70101207	70101249
4	Bärskena	70501423	70501423
		(Längd= 2 m)	(Längd= 2 m)
5	Vinkelkoppling	10202365	10202377
6	Skarvkoppling	10201363	10201375
7	T-koppling	10202275	10202296
8	Reducering	-	-
9	Rör	90201015	90201030
		(Längd= 6 m)	(Längd= 6 m)
10	Rörklammer	70101207	70101249
11	Koppling	10201441	10201459
12	Avstängningsventil	30101093	30101111
13	Nippel	78020808	25201294
			+25201192
14	Nippel	78020808	25201294
			+25201192
15	Gummistålbricka	10103526	10103544
16	Gummistålbricka	10103526	10103544

Kompletta monteringssatser

Rördiameter Ø 15 x 1,5 mm
99408 • Anslutningssats pump består av Pos 1, 2, 14, 2st 15.
99410 • Rörsats består av Pos 4, 6, 9, 4st 3.
99412 • Anslutningsats slangupprullare består av Pos 11,12, 13, 2st 16.

Rördiameter Ø 22 x 1,5 mm
99409 • Anslutningssats pump består av Pos 1, 2, 14, 2st 15.
99411 • Rörsats består av Pos 4, 6, 9, 4st 3.
99413 • Anslutningsats slangupprullare består av Pos 11,12, 13, 2st 16.
